一、概述

FZH100 是一種帶鍵盤掃描接口的LED（發光二極管顯示器）驅動控制專用IC,內部集成有MCU 數

字接口、數據鎖存器、LED 驅動、鍵盤掃描等電路。本產品質量可靠、穩定性好、抗干擾能力強。

主要適用于家電設備(智能熱水器、微波爐、洗衣機、空調、電磁爐)、機頂盒、電子稱、智能電

表等數碼管或LED 顯示設備。

二、FZH100特性說明

? 采用CMOS 工藝

? 多種顯示模式（11 段×7 位～ 14 段×4 位）

? 最大支持矩陣按鍵10×1

? 輝度調節電路（8 級占空比可調）

? 串行接口（CLK,STB,DIO）

? 振蕩方式：內置RC 振蕩

? 內置上電復位電路

? 內置數據鎖存電路

? 內置針對LED 反偏漏電導致暗亮問題優化電路

? 抗干擾能力強

? 封裝形式：QSOP24

三、FZH100管腳定義

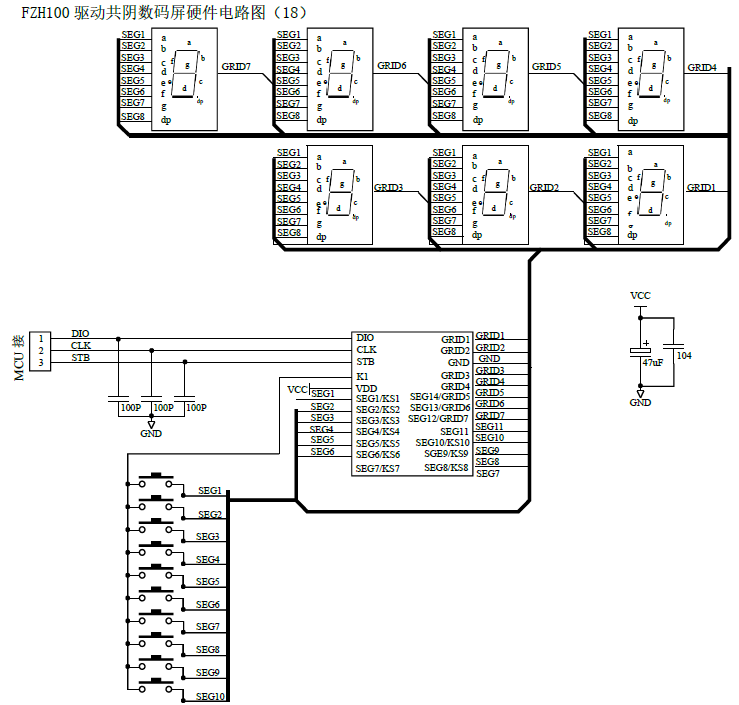

四、FZH100應用電路
