特性描述
FZH120是一種存儲器交換LED顯示控制的驅動芯片，可以選擇多重的ROW/COM模式（32ROW/8COM和 24ROW/16COM），可以用來驅動點陣LED。該芯片提供了軟件設置的 16 個級別的脈寬調制控制輸出，可以調整 LED 循環顯示的亮度。利用串行接口（I2C通信接口）串行輸入的方式，可以便捷地進入命令模式 （COMMAND、MDOE ）和數據模式 （DATA 、MODE）,只需要簡單的命令就可以建立起主控芯片和 FZH120 的通信。通過 FZH120 便可以進行持續的輸出顯示，在 LED 燈的顯示中具有廣泛的應用性，如工業儀表控制,數字鐘/溫度計/計數器/電壓表顯示，儀表數據的讀出，LED顯示，智能手環等應用。本產品性能優良，質量可靠。
功能特點
? 工作電壓2.4～5.5V
? 32ROW*8COM 和 24ROW*16COM 兩種顯示方案可選
? 綜合顯示存儲器——64*4顯示RAM（32ROW*8COM），96*4顯示
RAM（24ROW*16COM）
? 16 個級別脈寬調制控制亮度
? 內置 256KHz RC振蕩器
? I2C接口（SDA、SCL）通訊
? 數據模式和命令模式指令可選的 NMOS 輸出渠道和PMOS 輸出渠道
? 封裝形式：LQFP48、LQFP52

管腳圖

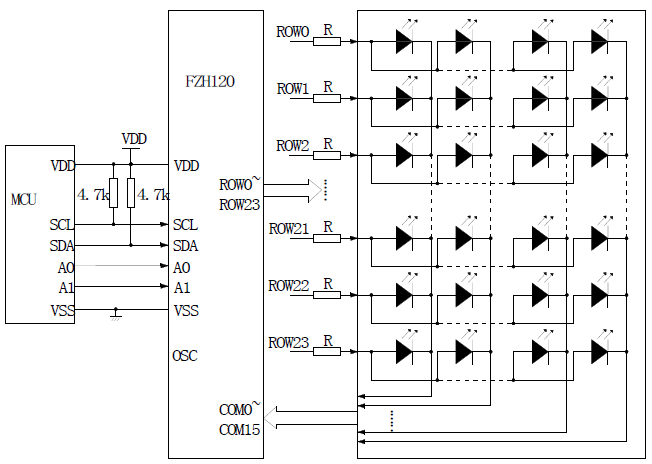

應用電路圖
