特性描述

FZH12是12通道LED（發光二極管）驅動控制專用電路，內部集成有MCU 數字接口、數據鎖存器、LED 高壓驅動等電路。通過外圍 MCU控制實現該芯片的單獨輝度、級聯控制實現全彩LED點陣發光控制。本產品性能優良、質量可靠。

功能特點

采用高壓功率CMOS工藝輸出端口耐壓24V?

VDD內部集成5V穩壓管?

芯片VDD外接串聯電阻，電壓支持6～24V輸入?

輝度調節電路,256級輝度可調,低亮度時等效1024級?

單線串行級聯接口?

振蕩方式：內置RC振蕩并根據數據線上信號進行時鐘同步，在接收完本單元的數據后能自動將后續數據整形后通過數據輸出端發送至下級,信號不隨級聯變遠而出現失真或衰減?

內置上電復位電路?

PWM控制端能夠實現256級調節，掃描頻率不低于400Hz?

能通過一根信號線完成數據的接收與解碼?

當刷新速率為30幀/s時，級聯點數不小于1080點

數據發送速度為800Kbps?

封裝形式：SOP16、DIP16

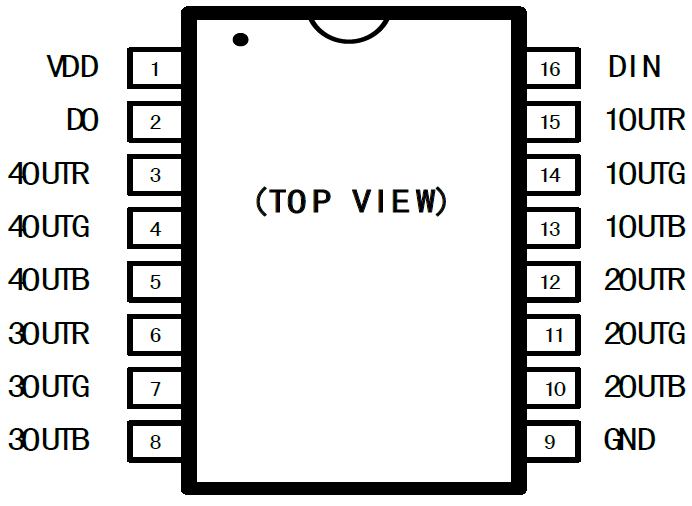

管腳圖

應用電路圖
