一、概述

FZH186 是一種帶鍵盤掃描接口的LED（發光二極管顯示器）驅動控制專用電路，內部集成有MCU 數字接口、數據鎖存器、LED 高壓驅動、鍵盤掃描等電路。本產品性能優良，質量可靠。主要應用于VCR、VCD、DVD 及家庭影院等產品的顯示屏驅動。采用SOP24、SSOP24、的封裝形式。

二、特性說明

? 采用功率CMOS 工藝

? 顯示模式（10 段×7 位）

? 鍵掃描（10×2bit）

? 輝度調節電路（占空比8 級可調）

? 串行接口（CLK，STB，DIN，DOUT）

? 振蕩方式：內置RC 振蕩（450KHz+5%）

? 內置上電復位電路

? 封裝形式：SOP24、SSOP24、SDIP24

三、管腳定義：

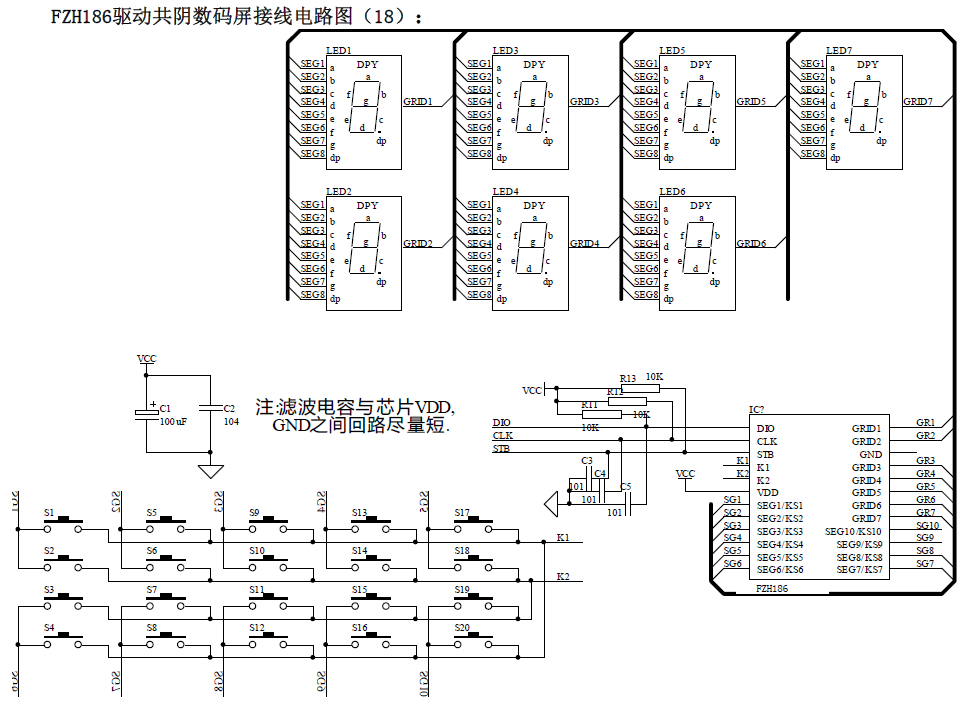

應用電路
